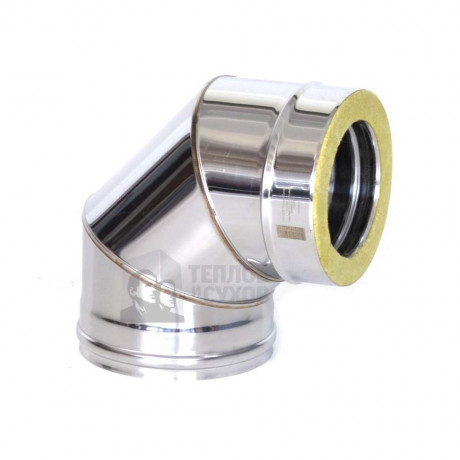

Сэндвич-отвод 87° 150/210 мм, AISI 430, 0,8/0,5 мм — Теплов и Сухов

Отвод Термо ОТ-Р служит для изменения направления утеплённого дымохода на 87°. Трёхсегментная деталь соединяет участки системы 150/210 мм и сохраняет теплоизоляцию на повороте.

Конструкция

Исполнение 3S из трёх сегментов; оба контура из нержавеющей стали AISI 430; внутренняя стенка 0,8 мм и наружная оболочка 0,5 мм.

Характеристики

• Производитель: Теплов и Сухов
• Модель: ОТ-Р 87° (3S)
• Артикул производителя: TS.FRT.O87.0150.75777
• Внутренний / наружный диаметр: 150 / 210 мм
• Внутренний контур: нержавеющая сталь AISI 430, 0,8 мм
• Наружный контур: нержавеющая сталь AISI 430, 0,5 мм
• Угол поворота: 87°
• Количество сегментов: 3 (3S)
• Толщина изоляции: 30 мм

Подбор и применение

Подбирается к совместимым элементам системы Термо «Теплов и Сухов» с внутренним диаметром 150 мм и наружным 210 мм. При сборке учитывайте тип соединения, схему опор и инструкцию производителя. Допустимые режимы работы определяются документацией на дымоход и отопительный прибор.

Карточка относится к одному элементу с артикулом TS.FRT.O87.0150.75777. Трубы, соединительные хомуты, крепления и другие детали системы подбираются отдельно.

Связанные элементы

• Сэндвич-труба 1 м 150/210 — TS.FRT.TRB.0150.72182.
• Сэндвич-труба 0,5 м 150/210 — TS.FRT.TRB.0150.72252.
• Хомут трубный D210 на болте — TS.KMP.HMT.0210.74085.

Вопросы о товаре

Это отвод на 90°?
Номинальный угол данной модели — 87°. Именно этот угол следует учитывать при построении трассы.

Какие толщины у этого исполнения?
Внутренняя нержавеющая труба — 0,8 мм, наружная нержавеющая оболочка — 0,5 мм. В обоих контурах используется AISI 430.
