Комплект сэндвич-дымохода по улице 150/210 мм — Теплов и Сухов, AISI 430, 0,8/0,5 мм, нерж/нерж

Комплект сэндвич-дымохода на основе элементов «Теплов и Сухов» ТЕРМО 150/210 мм для вывода дымохода через стену и дальнейшего размещения вдоль фасада. В карточке представлены варианты 3, 4, 5, 6 и 7 м. Точный состав каждого варианта приведён в таблице ниже.

Размеры и исполнение

• 150 мм — внутренний диаметр дымового канала.
• 210 мм — наружный диаметр оболочки сэндвича.
• Трубы, тройник и переход: нержавеющая сталь AISI 430, внутренний контур 0,8 мм, наружный 0,5 мм.
• У конуса, дефлектора, опорных и крепёжных элементов свои характеристики: они указаны в отдельных карточках по ссылкам.

Комплект подбирают под отопительный прибор с дымовым патрубком 150 мм. Перед покупкой необходимо сверить требования инструкции прибора к дымоходу и схему его размещения.

Как выбрать вариант

Выберите длину над кнопкой покупки: цена на странице относится к выбранному варианту. Затем сверьте его колонку в таблице. Например, в варианте «4 метра» предусмотрены 5 метровых труб, а в варианте «5 метров» — 6. Указанное количество учитывает все трубные участки комплекта; обозначение варианта не равно сумме длин труб. Высоту и расположение участков в собранной системе определяют по монтажной схеме.

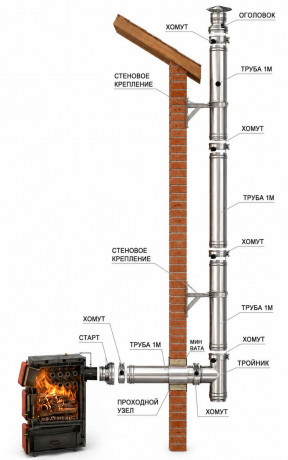

Основное изображение — иллюстрация расположения дымохода. Количество деталей и состав заказа следует смотреть в таблице, а внешний вид конкретной детали — в её отдельной карточке.

Состав комплекта по вариантам

Нажмите на название элемента, чтобы посмотреть его фото, характеристики и цену отдельно. «—» означает, что элемент не включён в этот вариант. На узком экране таблицу можно прокручивать вбок.

Консоль и опора сэндвича

Крепление регулируемое КР700/201 (консоль) и монтажная площадка Термо 150/210 — две отдельные детали опорного узла. При совместном применении они передают весовую нагрузку дымохода на несущую конструкцию. В варианты 4, 5, 6 и 7 м включено по 1 шт. каждой детали. В варианте 3 м эти позиции не включены; способ опирания нужно определить при подборе схемы монтажа.

Конус Термо 150/210 и дефлектор моно D150 также указаны отдельно: в каждом варианте предусмотрено по одной детали.

Дополнительные элементы

Для уточнения схемы и доукомплектования доступны следующие позиции. Они не добавляются к заказу автоматически; необходимость и количество определяют по выбранной схеме.

• Лист потолочный ЛПУ-Р 480×480, D180–210Артикул: TS.KMP.LPU.0210.63446
• Проход перекрытия ППУ-Р 480×480, D180–210Артикул: TS.KMP.PPU.0210.62872
• Заглушка ревизии Термо D210Артикул: TS.KMP.ZRV.0210.72255
• Сэндвич-труба 150/210, 0,5 мАртикул: TS.FRT.TRB.0150.72252

Все элементы из основной таблицы также можно приобрести отдельно по ссылкам в их названиях.

Что проверить перед заказом

• Модель отопительного прибора, диаметр его патрубка и требования к дымоходу.
• Схему трассы: выход через стену, вертикальный участок, положение относительно кровли и расстояние от фасада.
• Материал и толщину стены, конструкцию проходного узла, способ установки опоры и креплений.
• Доступ для осмотра и очистки дымохода, исполнение ревизионного узла и необходимость дополнительных деталей.

Проход через стену в таблице указан как подбираемый узел D210. Его точное исполнение зависит от конструкции стены и условий монтажа. Универсальный ППУ-Р из раздела дополнительных элементов нельзя автоматически считать готовой противопожарной разделкой для любой стены. Монтаж выполняют по инструкции производителя дымохода и отопительного прибора.

Вопросы и ответы

Подойдёт ли комплект к любому котлу с выходом 150 мм?
Совпадения диаметра недостаточно: нужно проверить требования инструкции котла, характеристики дымохода и условия монтажа.

Почему в комплекте есть детали D150 и D210?
Размер 150 относится к внутреннему дымовому каналу, 210 — к наружной оболочке сэндвича. Поэтому дефлектор моно имеет размер D150, а хомут для наружной оболочки — D210.

Входит ли заглушка ревизии в комплект?
В текущей таблице комплектации она не указана. Она доступна отдельно в разделе дополнительных элементов; состав ревизионного узла следует уточнить до заказа.

Как заказать монтаж?
В карточке есть отдельная опция «Необходим монтаж». Отметьте её при оформлении; состав и стоимость работ согласуются отдельно.
